Qualcomm高通 诊断日志分析工具的安装及使用

复现论文实验的时候需要用到Qualcomm高通的套件

软件安装和使用过程中遇到了很多的问题，因此打算记录一下遇到的问题和对应的解决方案

软件安装

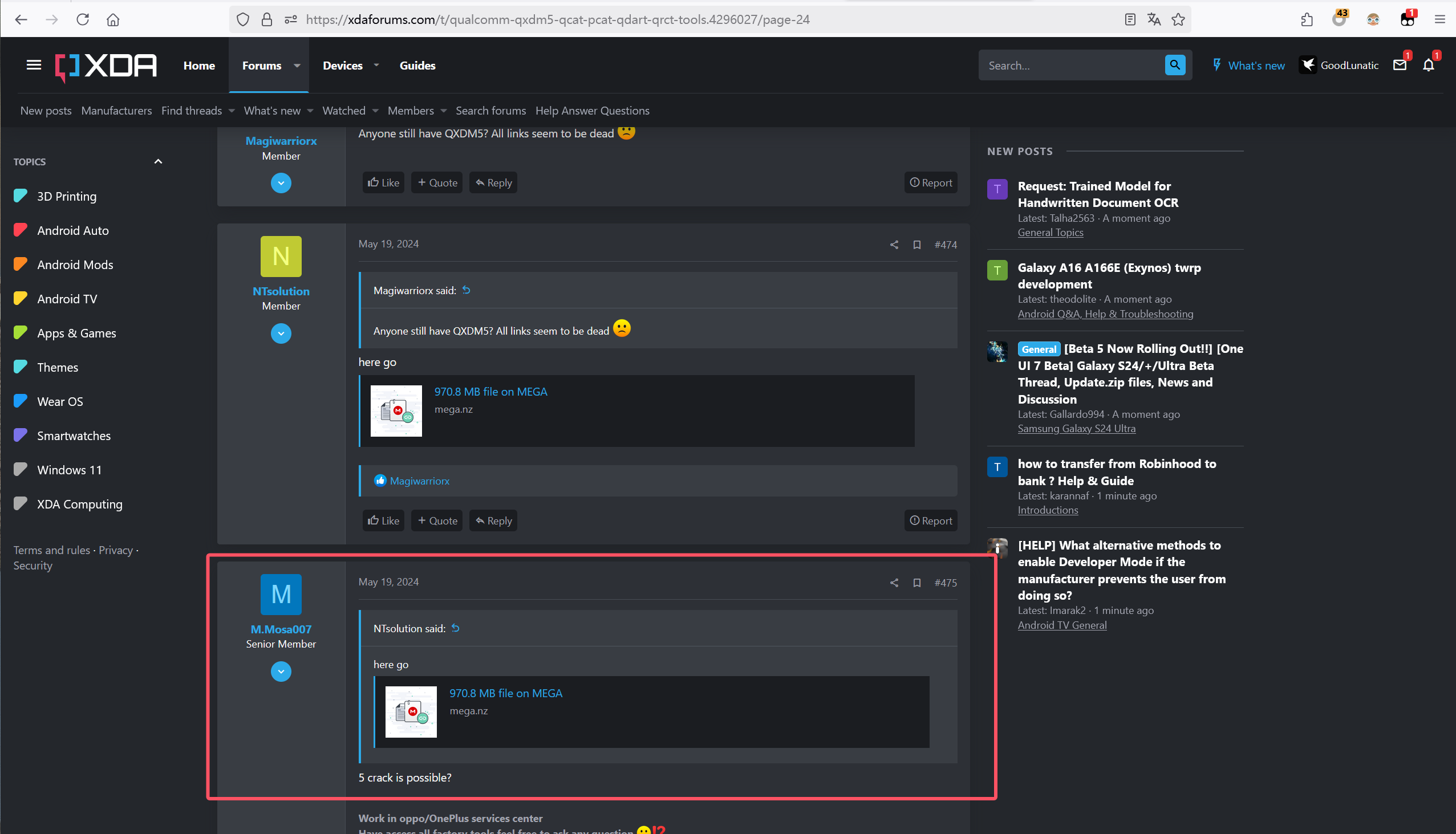

首先，我们可以在XDA论坛上找到破解版的安装包

然后注意安装的时候要把时间调整到2022-01-01，并且断网安装

运行安装程序，安装完VC++的依赖和Manager后，会有个弹窗提示你需要Patch并Refresh一下

然后为了防止本地时间改变对日常使用的影响，我把上面的软件安装到Windows10的VMware虚拟机中了，并且关闭了时间同步

软件使用

QCAT

QCAT 主要用于分析无线通信协议日志，验证设备对通信标准（如 LTE、5G）的符合性。

它支持日志解析、性能评估和协议分析，帮助工程师理解设备在网络中的行为。

直接打开QCAT然后选择打开本地保存的信令文件即可

QXDM

QXDM 是一个实时调试和诊断工具，用于读取设备的诊断数据、捕获日志、监控信号状态

并执行自定义命令（如 AT 指令或高通特定命令）

软件安装完成后，我们需要参考这篇文章，在Windows上安装一下高通的驱动

安装完驱动后，电脑才能正常识别到手机开启的诊断端口

然后参考这篇文章的步骤，用adb打开手机的诊断端口后可以用QXDM抓数据了

1
2
3
4
5
6
7

# 打开诊断端口的命令，不同手机可能不同，这里我简要记录了一下
# 小米手机可以用下面这个命令
adb shell
su
setprop sys.usb.config diag,diag_mdm,adb
# 摩托罗拉手机要用下面这个命令
adb shell "su -c 'setprop sys.usb.config diag,serial_cdev,rmnet,dpl,qdss,adb'"

Tips：如果使用过程中发现ADB识别不到设备，可以查看手机是否打开USB调试，如果已打开USB调试，还是识别不到的话，就尝试在设备管理器里把ADB Interface卸载并重装

小米开启诊断端口后，设备管理器显示如下：

然后QXDMd点击左上角的按钮，选择对应的手机端口连接后即可正常抓取数据

摩托罗拉开启诊断端口后，设备管理器显示如下：

然后QXDM连接上手机后即可正常抓取数据

我这里尝试捕获了一下MIB消息，发现可以用QXDM成功捕获
